产品路径：产品总汇 - 变压器系列 - 环型变压器系列


环型变压器
返回
标准规格说明

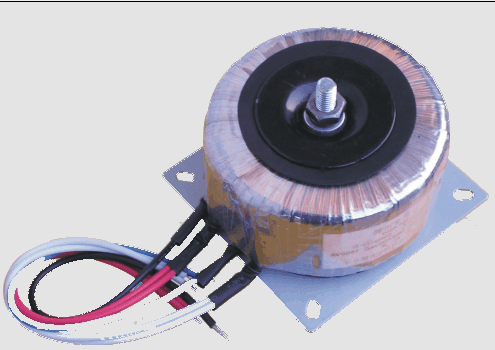

环型变压器

*       适用范围：

*       环形变压器的铁心是用优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在环铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25％，由此带来了下述一系列的优点。1）电效率高铁心无气隙，叠装系数可高达95％以上，铁心磁导率可取1.5～1.8T（叠片式铁心只能取1.2～1.4T），电效率高达95％以上，空载电流只有叠片式的10％。

*       2）外形尺寸小，重量轻环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。

*       3）磁干扰较小环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。

*

*       ．1变压器的功率容量

*          变压器的功率容量是决定铁心尺寸的主要依据。在很多场合变压器的负载是间歇性的，例如音响设备中的电源变压器。这时变压器的体积和重量较连续工作时要减少很多，如图2所示负载A段对整个B段而言是较小的一段，这时变压器的工作周期比其热时间常数要短很多，可用式（1）计算变压器的额定功率。PN=PL(VA)（1）

*       式中：PN——变压器额定功率（VA）；

*       PL——变压器负载功率（VA）；

*       A——接通负载时间；

*       B——变压器工作周期。

*           4．2电压调整率

*          电压调整率是衡量变压器负载特性的重要指标。电压调整率是指当输入电压不变，负载电流从零升到额定值时，输出电压U2的相对变化值，通常以百分数表示，如式（2）所示：

*           ΔU=×100％（2）

*       式中：ΔU——电压调整率；

*       U20——空载输出电压（V）；

*       U2——变压器额定负载时的输出电压（V）。

*

应用范围

电源

品牌

上海领越

型号

KXXXXX-YYY

频率特性

低频

电源相数

单相

铁心形状

EI型

冷却形式

干式

防潮方式

开放式

冷却方式

自然冷式

外形结构

卧式

电压比

100-240（V）

效率(η)

0.01-10

额定功率

47-63（KVA）

1.适用于音响，灯饰，设备，仪器等。

2.有功率足,温升低,寿命长的特点.

3.有温度保护及短路保护功能.

4.也可根据客人要求订做.

欢迎各位朋友来信来电咨询.021-69519096  18939727096
