产品路径:产品总汇 - - 稳压电源系列


可调稳压电源
返回
标准规格说明
上海领越电器设备制造有限公司
直流稳压电源( DC POWER SUPPLY )是一种电压与电流连续线性可调,稳压与稳流自动切换的高精度直流可调稳压稳流电源。
   可调直流稳压稳流电源由变压器降压,整流滤波,基准电源电路,基准电压电路,稳压、稳流比较放大电路,调整电路及稳流
取样电路等构成。当输出电压由于电源电压或负载电流变化而引起波动时,波动的电压信号经稳压取样电路与基准电压相比较,误差信号经比较放大器放大后,经放大电路控制调整管,使输出电压稳定为设定值。
   直流稳压电源原理原理方框图
   直流电源的输出电压从 0 伏 - 额定值线性连续可调,输出电流任意设定。该直流电源具备 2 种工作状态: 1 ,稳压状态,当输出电流在设定电流苑围内变动时,电路工作在稳压状态。电源工作在稳压状态时,稳流部分即为保护电路;当输出电流超过设定值时或输出端短路时,电路失去稳压作用,自动转到稳流状态。若负载电流减小到设定值或是开路时,电路又自动转到稳压状态。工作在稳流状态时,稳压部分又起到限压作用,两者是相互保护,确保负载用电安全。
    该线性直流电源分为单路输出和双路输出两大系列。
    直流电源面板有 2 只数位电压、电流表分别指示输出电压及电流值。
直流电源适用场合
   本直流电源具有体积小、性能好、功率大、高稳定、低杂讯,广泛用于工矿企业、院校、研究所、车间、实验室和自动化设备上使用。

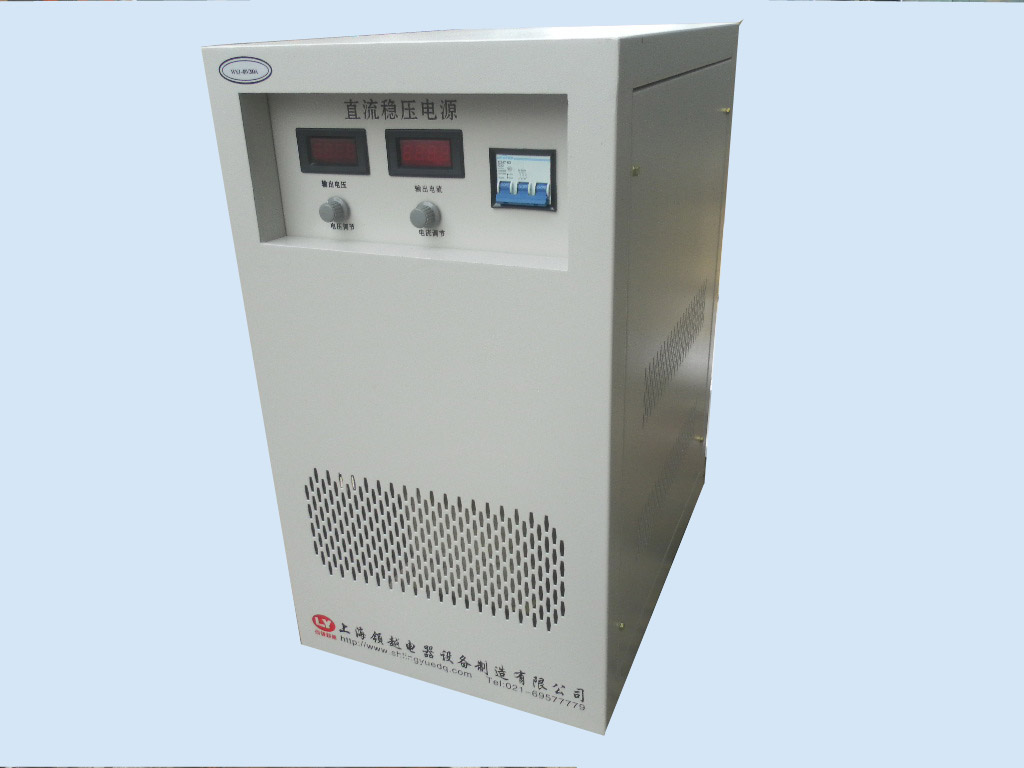

WYJ单路直流电源-直流可调稳压稳流电源

技术参数
输入电压
     单相220V±10%或者三相380V±10%
输入频率
     50Hz±2%
输出电压
     连续可调 DC:0-15/0-30/0-60V/0-120V/150V/0-200v/0-250V/0-300V/0-500V/0-600v/0-1000v 等 可供选择
输出电流
     连续可调(DC:0-1A/2A/3A/5A/10A/15A/20A/30A/50A--5000A 等)可供选择
保  护
     过压和电流限流保护及短路保护
电源效应
     CV≤1×0.0001+0.5mV CC≤2×0.001+1mA (5A以下) CV≤2×0.0001+3mV CC≤5×0.001+3mA(20A以下)
负载效应
      CV≤1×0.0001+2mV CC≤2×0.001+3mA (5A以下) CV≤2×0.0001+10mV CC≤5×0.001+10mA(20A以下)
纹波和噪声
      CV≤1mVrms CC ≤5mArms (5A以下)CV≤3mVrms CC ≤10mArms (20A以下)
      (不同电压电流值的直流电源相应参数不同,请以本公司确认的书面资料 为准。)
环境温度
     0℃~+40℃
相对湿度
     20~85%
