产品路径：产品总汇 - 变压器系列 - SBK/SG三相隔离变压器系列

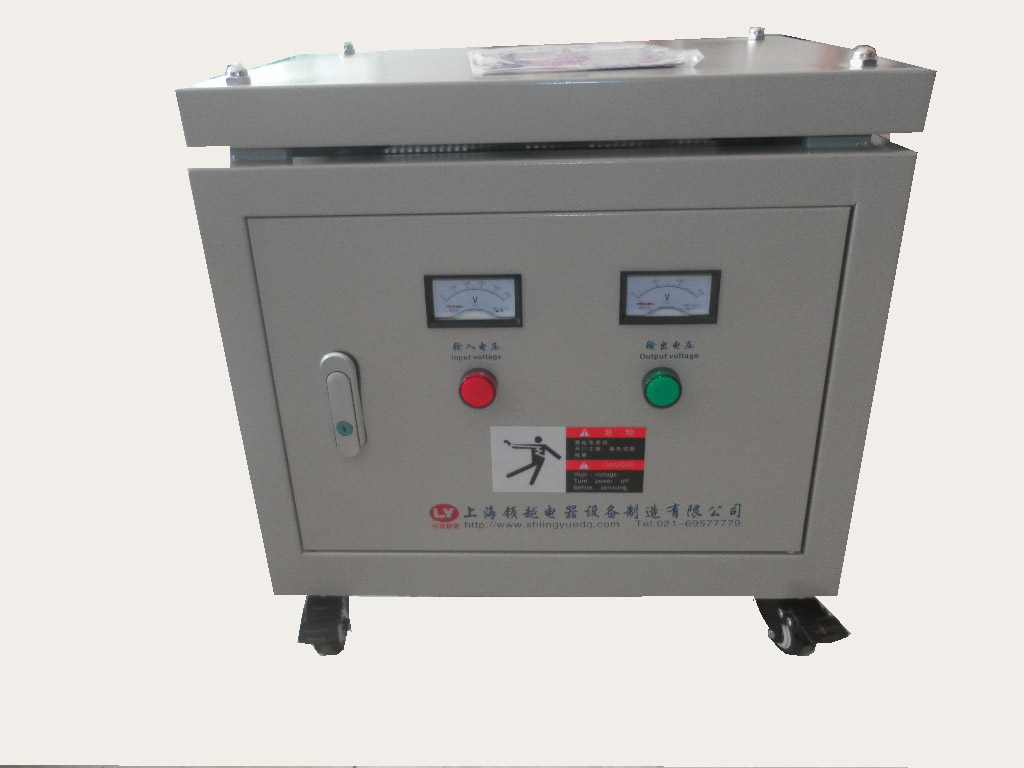

三相隔离变压器带外壳
返回
标准规格说明

      JMB、BJZ、DG、BZ(DM)型系列照明变压器适用于交流50Hz，电压500V及以下的电路中，作为机床及其他设备的局部照明灯电源。
      JMB、BJZ、DG、系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关来接通和分断照明灯。

外形及安装尺寸
JMB(BJZ、DG)系列产品的外形及安装尺寸见下表、图8

型号

初级电压(V)

次级电压(V)

外形尺寸

B

D

E

JMB(BJZ/DG)25VA

220/380或根据用户需求而定

63/12/24/36/110/127/220/380或根据用户需求而定

145

160

120

JMB(BJZ/DG)50VA

145

165

120

JMB(BJZ/DG)100VA

145

165

120

JMB(BJZ/DG)150VA

165

155

130

JMB(BJZ/DG)200VA

165

155

130

JMB(BJZ/DG)250VA

175

200

150

JMB(BJZ/DG)300VA

175

200

150

JMB(BJZ/DG)400VA

205

230

170

JMB(BJZ/DG)500VA

205

230

170

JMB(BJZ/DG)700VA

220

285

180

JMB(BJZ/DG)1000VA

220

285

180

JMB(BJZ/DG)1500VA

260

320

220

JMB(BJZ/DG)2000VA

260

320

220

JMB(BJZ/DG)3000VA

260

360

240

JMB(BJZ/DG)5000VA

365

350

240



BZ型产品的外形及安装尺寸


型号

额定容量(VA)

次级电压(V)

初级电压(V)

外形尺寸(mm)

安装孔

(B×D×E)

BZ-50H

50

380或220

12/24/36

118×212×92

Φ6.5

BZ-100H

100

118×212×104

Φ6.5
